Bộ chỉ báo mức bằng âm thanh Ramsey SonaTech của Thermo Electron Corporation là một thiết bị đo mức liên tục sử dụng các sóng âm thanh để xác định chính xác mức chất rắn hoặc chất lỏng bên trong bất kỳ két chứa, bể chứa, silo nào đã cho hoặc các dụng cụ chứa khác. Giống như tất cả các sản phẩm sử dụng âm thanh khác của Thermo, Bộ chỉ báo mức bằng âm thanh SonaTech sử dụng các tần số thấp hơn so với các tần số của các thiết bị cạnh tranh của chúng tôi để xuyên qua bụi, hơi, hơi nước và các vật cản trong môi trường khắc nghiệt khác. Điều này mang lại cho bạn các thông số đo chính xác và tin cậy trong bất kỳ điều kiện két chứa nào.

Hầu hết các hệ thống đo mức bằng âm thanh đang sử dụng hiện nay sẽ không thực hiện được tối ưu nếu như các sóng âm thanh của chúng phải chịu sự giao thoa từ bụi, sự nhiễu loạn khí, hơi hoặc các yếu tố môi trường khác. Đó là vì các hệ thống này là các hệ thống có tần số cao hơn đang hoạt động trong dải tần số 20-50 kHz, và tần số cao hơn có nghĩa là khả năng xuyên quá bị giảm đi.

Tuy nhiên, các hệ thống SonaTech tiên tiến của Thermo mang lại khả năng xuyên thấu tốt hơn, vì chúng hoạt động trong dải tần số 5-30 kHz. Điều đó có nghĩa là hiệu quả vượt trội đạt được trong các môi trường bị nhiễm bụi, rối loạn hoặc hơi nước.

Kết quả cuối cùng của bạn đạt được là quản lý lượng hàng tồn trữ đáng tin cậy hơn trên một phạm vi lớn các ứng dụng - kể cả những ứng dụng khó nhất.

Vận hành hệ thống

Bộ chỉ báo mức bằng âm thanh SonaTech được thiết kế dành cho các ứng dụng đo mức cơ bản. Nó dễ lắp đặt và vận hành, yêu cầu số lượng người vận hành tối thiểu để thiết lập và căn chỉnh. Do đó vận hành đơn giản, bộ chỉ báo mức này sử dụng phần mềm xử lý tiếng vọng tinh vi để đảm bảo đạt được hiệu suất và độ chính xác tối ưu.

Trong quá trình vận hành, Bộ chỉ báo mức bằng âm thành SonaTech truyền các sóng âm thanh tới liệu tồn trữ và nhận các tiếng vọng phản hồi lại. Mức liệu khi đó được xác định bằng cách tính toán khoảng thời gian trôi qua giữa việc phát tín hiệu âm thanh đi và nhận lại tiếng vọng của nó. Phần mềm đặc biệt của chúng tôi bỏ qua các tiếng vọng âm thanh giả mà có thể phát ra do các vật thể lạ gây ra và chú ý tới tiếng vọng âm thanh thực cho thông số chính xác. Tín hiệu chuẩn được gán cho các thông số có thể thay đổi, do đó tạo ra một cửa sổ mà thực hiện tính toán mức liệu thực tế và các thay đổi cho phép. Nếu như tín hiệu bị mất đi vì bất cứ lý do nào, thiết bị điện tử sẽ tự động tìm kiếm trong các thông số đã được lập trình để xác định tín hiệu ‘thực’,

Điều quan trọng của Bộ chỉ báo mức bằng âm thanh SonaTech này là một trong số vài bộ cảm biến của Thermo. Các bộ cảm biến này đã sử dụng thành công ở những nơi mà các bộ cảm biến của các nhà chế tạo khác không đạt được, vì các mô-đen của chúng sử dụng điều chỉnh khuếch đại thích ứng mà tự động bù đắp cho các thay đổi về biên độ tiếng vọng, và một bộ bù nhiệt độ tự động điều chỉnh để tối ưu hoá độ chính xác. Các bộ cảm biến này có các kích thước phù hợp với mỗi ứng dụng cụ thể.

Các bộ cảm biến

Bộ cảm biến TRA-30 được thiết kế dành riêng cho các ứng dụng trong tầm ngắn như các bể lắng, các két cấp liệu ngắn, các phễu điều áp, và hầu hết các ứng dụng chất lỏng. Tần số 30 kHz của bộ cảm biến phủ trên một phạm vi tối đa 4m (13ft) với chất rắn và 8m (25 ft) với chất lỏng. Nhỏ gọn, dễ lắp đặt nhờ các ống có ren; một cái kẹp ống; hoặc một bích lắp ráp DN100/PN10 (4 inch, 150 lb ANSI).

TRA-60 là bộ cảm biến thông dụng vì tính đa dụng của nó và khả năng thực hiện tốt trong các ứng dụng khác nhau. Với tần số 20 kHz, nó cũng có thể thực hiện các ứng dụng đơn giản với khoảng cách xa hơn tới 9m (30ft) đối với chất rắn và 18m (60ft) đới với chất lỏng. Các bun-ke chứa than, các silo xi măng và các thiết bị chứa vật liệu dạng hạt là các ứng dụng lý tưởng cho bộ cảm biến này.

TRA-75 được áp dụng cho các ứng dụng chất rắn ở khoảng cách trung bình mà được xem là rất khó khăn, như các ứng dụng nạp đầy khí nén hoặc chứa một lượng bụi rất lớn. Tần số 15 kHz của thiết bị này rất tốt trong các ứng dụng chất rắn có khoảng cách lên tới 14m (45 ft) và trong các ứng dụng chất lỏng lên tới 23m (75ft).

TRA-90 được thiết kế dành cho các ứng dụng trong khoảng cách lên tới 21m (70 ft) đối với chất rắn và 27m (90ft) đối với chất lỏng ở mức tần số 10 kHz.

TRA-200 là bộ cảm biến âm thanh tối đa. Nó được thiết kế dành cho các ứng dụng khó thực hiện như các silo đồng nhất, hoặc các két chứa vật liệu dạng hạt hoặc chứa than mà yêu cầu khoảng cách đo tới 30m (100ft) trong quá trình nạp đầy. Với tần số 5 kHz, nó dễ dàng xử lý ở khoảng cách 40m (131 ft) đối với chất rắn hoặc 80m (262 ft) đối với chất lỏng.

Chất lượng thiết bị điện tử

Các thiết bị điện tử của Thermo được thiết kế để cung cấp lượng công suất và hiệu suất chuẩn xác được yêu cầu đối với mỗi ứng dụng đo mức cụ thể. Các thiết bị điện tử SonaTech có thể được lắp tới khoảng cách 91m (300 ft) từ bộ cảm biến và trở thành thiết bị tiêu chuẩn với bốn rơ-le và một đầu ra 4-20mA.

Thiết bị điện tử và Bộ cảm biến SonaTech R

Các đặc tính và lợi ích

Bù nhiệt độ tự động

Một đầu dò nhiệt độ cỡ nhỏ được lắp vào mỗi bộ cảm biến để giám sát liên tục nhiệt độ khí trong bể chứa. Phần mềm tự động bù cho các thay đổi về nhiệt độ để tối ưu hoá độ chính xác.

Dễ dàng lắp đặc và hiệu chỉnh

Các thiết bị điện tử có thể hiệu chỉnh trước cho các ứng dụng lặp lại, mà rút ngắn thời gian khởi động.

Chương trình mô phỏng

Chương trình mô phỏng này cho phép thiết lập giao diện với thiết bị điều khiển từ xa (PLC, .v.v..) mà không thực sự phải chạy thiết bị.

Các hiển thị chẩn đoán

Các hiển thị này cho phép chẩn đoán và hiệu chuẩn nhanh chóng các sự cố.

Khuếch đại thích ứng

Khuếch đại thích ứng bù khuyết cho các thay đổi về biên độ tiếng vọng do thay đổi điều kiện môi trường.

Tự động hiệu chỉnh

SonaTech không cần phải hiệu chỉnh. Việc lập trình chỉ đơn giản là nhập vào các thiết bị đo, hiển thị không gian hoặc vật liệu, tốc độ nạp đầy, và các giá trị 4-20 mA. Nó cũng có bốn thiết lập báo động bằng rơ-le điều chỉnh ở trạng thái on/off và các khoảng cách. Sau đó có thể sử dụng mật khẩu để bảo vệ thông tin để không cần thực hiện các hiệu chỉnh thêm.

Chế độ hiển thị

Chỉ báo vật liệu trong bể chứa hoặc trong két chứa, có thể lựa chọn từ các yếu tố sau:

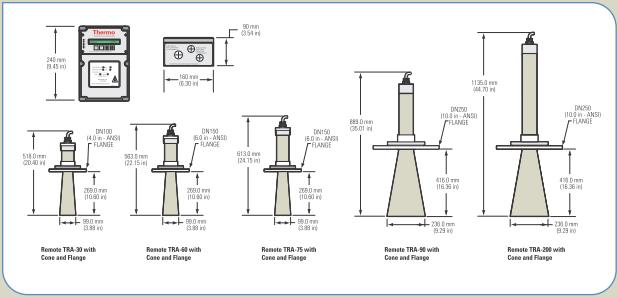

Các kích thước của SonaTech R

Bộ chỉ báo mức bằng âm thanh SonaTech

	Đặc tính kỹ thuật
Điện áp cấp	Tiêu chuẩn 115 VAC; 230 VAC có sẵn
Vỏ máy	NEMA 4X; Polypropylene; Polycarbonate
Các rơ-le	SonaTech I: Hai SPDT, 10A, điện trở 240 VAC SonaTech R: Bốn SPDT, 10A, điện trở 240 VAC
Bù nhiệt độ	Đầu dò nhiệt độ bên trong theo bề mặt bộ cảm biến
Dòng đầu ra	Cách điện 4-20 mA; tối đa 750 ohm
Các giới hạn nhiệt độ	Các giới hạn tiêu chuẩn được liệt kê; các bản nhiệt độ cao có sẵn
Thiết bị điện tử điều khiển	-40oC đến +60oC (-40oF đến +140oF)
Các bộ cảm biến	-40oC đến +80oC (-40oF đến +176oF)
Bích/Côn	+100oC (+212oF) tối đa
Vật liệu bộ cảm biến	Các vật liệu tiêu chuẩn được liệt kê; các vật liệu đặc biệt có sẵn TRA-30: Phần vỏ Polypropylene; bề mặt bằng Teflon TRA-60: Phần vỏ Polypropylene; bề mặt bằng Teflon TRA-75: Phần vỏ Polypropylene; bề mặt bằng Teflon TRA-90: Phần vỏ Polypropylene; bề mặt bằng Polyolfin/chất đàn hồi TRA-200: Phần vỏ Polypropylene; bề mặt bằng Polyolfin/chất đàn hồi
Khoảng cách Bộ cảm biến/ Bộ khuếch đại	SonaTech R: tối đa 91m (300 ft)
Độ phân giải	Có thể đạt 0,1% toàn dải
Độ chính xác	Có thể đạt 0,2% toàn dải





Lựa chọn Bộ cảm biến SonaTech^â



Bộ cảm biến	Khoảng cách tối đa đối với chất rắn	Khoảng cách tối đa đối với chất lỏng	Tần số vận hành
TRA-30	4 m (13 ft)	8 m (25 ft)	30 kHz
TRA-60	9 m (30 ft)	18 m (60 ft)	20 kHz
TRA-75	14 m (45 ft)	23 m (75 ft)	15 kHz
TRA-90	21 m (70 ft)	27 m (90 ft)	10 kHz
TRA-200	40 m (131 ft)	80 m (262 ft)	5 kHz
