Việc cấp chính xác các vật liệu quá trình thường có ý nghĩa quyết định đối với việc đảm bảo chất lượng sản phẩm. Một máy cấp liệu cân chính xác và đáng tin cậy có thể giảm lãng phí vật liệu, đảm bảo độ đồng nhất ổn định và tăng lợi nhuận.
Chúng tôi đã có trên 30 năm kinh nghiệm thiết kế và chế tạo các máy cấp liệu kiểu cân băng. Mỗi máy cấp liệu được thiết kế nhằm đáp ứng các nhu cầu riêng của ứng dụng. Chúng tôi phối hợp chặt chẽ với các khách hàng của mình để đảm bảo rằng mỗi hệ thống đều đáp ứng được sự trông đợi của họ về hiệu quả và độ an toàn.
Máy cấp liệu kiểu cân băng mức trung bình Thermo Scientific Ramsey Model 90.125A được thiết kế cho các ứng dụng cấp liệu cân công nghiệp với mức cấp liệu vừa phải và có các yêu cầu về phụ tải của băng. Nó điều chỉnh tốc độ dòng từ xấp xỉ 0,5 tấn hệ mét (0,5 tấn) mỗi giờ lên tới 91 tấn hệ mét (100 tấn) mỗi giờ, và các phụ tải của băng từ 15kg/m (10 lb/ft) tới 170 kg/m (72 lb/ft).
Lý thuyết về vận hành
Vật liệu được cấp vào máy cấp liệu qua đầu vào cấp liệu được trang bị một cửa trượt đứng có thể điều chỉnh bằng tay để kiểm soát chiều cao của vật liệu. Hệ thống bàn cân/cầu cân đo trọng lực của liệu và chuyển kết quả đo lực này thành tín hiệu đầu ra điện tử tỷ lệ với phụ tải của băng.
Một đầu dò tốc độ kỹ thuật số liên tục đo giám sát tốc độ băng. Các thiết bị điện tử vi xử lý tích hợp hai tín hiệu để tạo ra và hiển thị tốc độ thực và tổng trọng lượng đã cấp. Các thiết bị điện tử cũng tạo ra tín hiệu đầu ra cho các mục đích điều chỉnh và giám sát.
Để có thêm thông tin, đề nghị tham khảo tài liệu đặc tính kỹ thuật riêng của sản phẩm về Thermo Scientific Ramsey Micro-Tech Series 2000 hoặc 3000 của các máy tích hợp điện tử.
Các đặc điểm và các lợi ích
Máy cấp liệu kiểu cân băng mức trung bình RamseyTM Model 90.125A kết hợp với kết cấu cân cố định, con lăn đơn hiệu suất cao Thermo Scientific Ramsey Series 30 để đo chính xác các vật liệu đã qua xử lý. Các đặc điểm và lợi ích đặc biệt bao gồm:
-
Khung kiểu công-xon: Đặc điểm này cho phép tháo nhanh và dễ dàng các băng vô tận đã lưu hoá để làm vệ sinh, bảo dưỡng và thay thế băng.
-
Khung dạng máng định hình: Đặc điểm thiết kế này tạo ra kết cấu cân vững chắc để cân chính xác.
-
Lựa chọn các độ rộng băng: Máy cấp liệu kiểu cân băng này có 4 độ rộng băng, từ 457 mm (18 in) đến 914 mm (36 in).
-
Các độ dài khác nhau của máy cấp liệu: Theo độ dài máy cấp liệu của bạn để phù hợp với ứng dụng của bạn, từ 1.524mm (5ft) đến hơn 4.572 mm (15ft).
-
Vật liệu kết cấu: Lựa chọn từ thép các-bon hoặc kết cấu thép không gỉ.
-
Các bộ truyền động tốc độ: Lựa chọn từ các bộ truyền động có tốc độ không đổi hoặc các bộ truyền động có tốc độ thay đổi.
-
Thiết kế kết cấu: Lựa chọn từ các thiết kế mở, mở từng phần hoặc kín hoàn toàn.

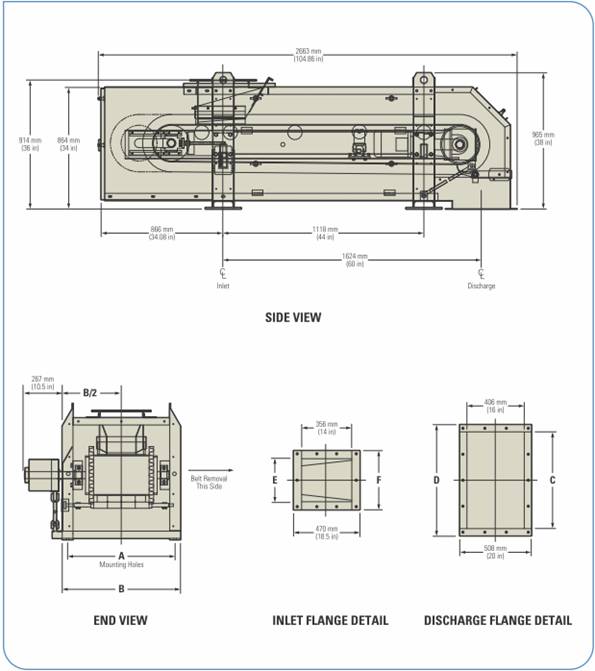

Máy cấp liệu kiểu cân băng mức trung bình Ramsey Model 90.125A – Lược đồ

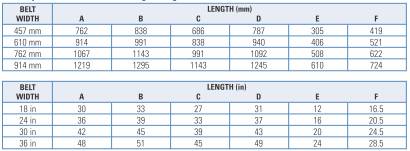

Máy cấp liệu kiểu cân băng mức trung bình Ramsey Model 90.125A – Các kích thước có thể thay đổi
Thermo Scientific Ramsey Model 90.125A
|
Các đặc tính kỹ thuật chung
Độ chính xác
|
±0,5% phụ thuộc vào các ứng dụng đã được chấp nhận và các yêu cầu thử nghiệm
|
|
Độ rộng băng
|
457 mm (18 in), 610 mm (24 in), 762 mm (30 in), 914 mm (36 in)
|
|
Độ dài máy cấp liệu
|
1.524 mm (5ft) đến hơn 4.572 mm (15ft) tâm đầu vào tới tâm tháo
|
|
Mức cấp liệu
|
0,5 tấn hệ mét/giờ tới 91 tấn hệ mét/giờ ở mức 801 kg/m3 (0,5 tấn/giờ đến 100 tấn/giờ ở mức 50 lb/ft3) vật liệu
|
|
Phụ tải băng
|
15kg/m đến 107 kg/m (10 lb/ft đến 72 lb/ft)
|
|
Dải cân
|
457 mm (1,5 ft) tiêu biểu
|
|
Băng tải
|
Băng có kết cấu bằng polyester vô tận cùng các nắp đậy Loại 2 SBR phù hợp với hầu hết các ứng dụng có tấm ốp tường lượn sóng hoặc các mép mỏng 25,4 mm (1 in); các băng khác có sẵn phụ thuộc vào ứng dụng
|
|
Các con lăn
|
Các con lăn đường kính 102 mm (4 in) loại CEMA C với các ổ đỡ có tuổi thọ xác định; Các kích thước lớn hơn có sẵn phụ thuộc vào ứng dụng
|
|
Puli đầu
|
Đường kính 254 mm (10 in), bọc cao su
|
|
Bộ giảm tốc
|
Sumitomo hoặc trục cân bằng; Các kiểu khác có sẵn
|
|
Cầu cân
|
Hệ thống cân kiểu sản Ramsey Series 30 tự lựa hoàn toàn cố định, con lăn đơn, hợp nhất
|
|
Băng tải
|
Khung kiểu công-xon để tháo băng dễ dàng; Khách hàng có thể xác định việc tháo băng ở hoặc phía bên trái hoặc phía bên phải
|
|
Tế bào tải
|
Bộ chuyển đổi máy cảm biến ten-xơ loại sàn đơn ở dạng nén
|
|
Kích thích tế bào tải
|
10 VDC được khuyến nghị, 15 VDC tối đa
|
|
Phi tuyến tính
|
<0,03% đầy cân
|
|
Lặp lại
|
<0,02% đầy cân
|
|
Độ trễ
|
<0,02% đầy cân
|
|
Độ cảm biến nhiệt độ
|
Nhiệt độ không <0,0027% đầy cân/oC (<0,0015% đầy cân/oF)
Dải: <0,0014% thông số đọc/oC (<0,0008% thông số đọc/oF)
|
|
Đầu dò tốc độ kỹ thuật số Kiểu
|
Kỹ thuật số, không chổi than
|
|
Lắp ráp
|
Trực tiếp vào trục
|
|
Phần vỏ
|
Chịu được mọi thời tiết
|
Các tuỳ chọn
-
Các nắp đậy phía trên cùng
-
Các nắp đậy bên
-
Các nắp che dưới đáy
-
Chất làm sạch
-
Các bộ truyền động có tốc độ thay đổi
-
Các công tắc đóng/mở dòng
-
Các công tắc dòng chảy
-
Các công tắc an toàn
-
Các công tắc máng bịt kín
-
Các bộ định mức Loại 1 và 2
-
Kết cấu thép không gỉ
-
Các tấm lót
-
Các băng chịu được nhiệt độ cao
-
Các van ngắt/bảo dưỡng
|
