Sê-ri các thiết bị đo lường Thermo Scientific Ramsey Micro-Tech 3000 phù hợp cho giám sát và điều khiển sản xuất/tiêu thụ trong nhiều lĩnh vực như khai thác mỏ, xi măng, than, gốm sứ, thực phẩm, hoá học và các lĩnh vực khác nữa, đối với các ứng dụng sử dụng:
* Cân băng tải
* Các cấp liệu kiểu cân băng
* Các cấp liệu kiểu mất trọng lượng
* Các lưu kế đo dòng xung động
* Các hệ thống cân động lực sử dụng tế bào tải khác
Các đặc điểm phổ biến với tất cả các model
* Hai ngôn ngữ (Tiếng Anh/tiếng thứ hai). Ngôn ngữ thứ hai có thể là tiếng Tây Ban Nha, tiếng Pháp, tiếng Đức, tiếng Hà Lan và tiếng Ý. Tiếng Trung (tiếng quan thoại) chỉ sẵn có trong một số phiên bản.
* Tự động chuyển đổi dữ liệu giữa các đơn vị đo lường hệ Mét và đơn vị đo lường của Anh.
* Bộ chuyển đổi A/D 24 bit (hơn 16.000.000 khoảng chia)
* Nhận dạng các mạch bổ sung cắm và chạy
* Theo dõi kiểm tra
* Tự chẩn đoán, các tin nhắn báo động chữ - số
* Kiểu lắp tủ và lắp hiện trường
* Lựa chọn bộ dò kẹp để đề phòng các lỗi cân do các mối nối băng
* Lựa chọn bù độ ẩm (với đầu dò tuỳ chọn)
* Lựa chọn bù độ dốc (với đầu dò tuỳ chọn)
* Lịch dự phòng chạy bằng pin để giám sát và in thời gian và ngày tháng
Ramsey Micro-Tech 3000 được thiết kế nhằm đáp ứng ứng dụng cân cụ thể của bạn và có sẵn 5 kiểu.
Bộ tích hợp cân băng Model 3101
Model 3101 được thiết kế để cung cấp kết quả đo lường chuẩn xác của tổng lượng vật liệu được vận chuyển bằng băng tải. Nó thực hiện điều này bằng cách đo lường và chỉ thị phụ tải băng và tốc độ băng; nó cũng chỉ ra tốc độ dòng liệu. Model 3101 có sẵn ba đường rãnh bên trong cho các bảng mạch mở rộng tuỳ chọn. Các đầu vào kỹ thuật số có thể được lập trình để CHẠY, (tự động - về không) auto-zero, bộ dò kẹp, in, xoá báo động, và khởi động/dừng xuất. Các đầu ra kỹ thuật số có thể được lập trình cho báo động luỹ tích, mức/tốc độ/chất tải cao và thấp và bộ đếm xung tổng từ xa. Các bảng mạch tuỳ chọn cũng có thê được bổ sung thêm để cung cấp các tín hiệu đầu vào và đầu ra analog 4-20 mA/0-20 mA. Các tuỳ chọn truyền thông khác nhau cũng có sẵn.
Bộ tích hợp cân băng Model 3201
Model 3201 tương tự như model 3101, nhưng phù hợp cho phê duyệt theo tiêu chuẩn HB44 và OIML. Kiểu này sử dụng một bảng mạch A/D chất lượng cao bổ sung để đạt được độ siêu chính xác và có sẵn hai đường rãnh bên trong cho các bảng mạch mở rộng tuỳ chọn.
Bộ điều khiển cấp liệu kiểu mất trọng lượng Model 3104
Model 3104 được thiết kế để đo lường và điều khiển chính xác tốc độ dòng liệu được rút ra từ các két chứa và các phễu cân tĩnh. Nhờ tích hợp kịp thời thất thoát trọng lượng của két hoặc của phễu, bộ điều khiển này thực hiện đo lường chính xác tổng lượng liệu rút ra theo hệ thống và chỉ báo tốc độ dòng liệu. Khi được trang bị với các bảng mạch bổ sung tuỳ chọn, nó có thể điểu khiển tới hai máy cấp liệu kiểu mất trọng lượng. Các vòng mạch điều khiển PID và PEIC được cấp để điều chỉnh các thiết bị rút. Việc nạp đầy lại két chứa hoặc phễu được kiểm soát tự động, và được nạp bù. Model 3104 đưa ra chức năng dỡ tải, mà cho phép định lượng vật liệu bằng cách nạp tổng lượng mong muốn vào. Model này được trang cấp một bảng mạch đầu ra dòng kiểu B và có sẵn hai đường rãnh bên trong cho các bảng mạch mở rộng tuỳ chọn.
Toàn bộ các chức năng thiết lập, căn chỉnh và chẩn đoán được thực hiện qua phần hiển thị trên bảng phía trước và bàn phím. Phần mềm chạy menu làm cho thiết bị sử dụng được dễ dàng, cùng với các tin nhắn và các quy trình thiết lập đầy đủ, giảm thiểu được các lỗi do con người gây ra.
Bộ điều khiển máy cấp liệu kiểu cân băng Model 3105
Model 3105 tương tự như Model 3101, nhưng có bổ sung thêm hai vòng mạch điều chỉnh PID hoặc PEIC. Vòng mạch thứ nhất đặc biệt được sử dụng để điều chỉnh tốc độ băng tải nhằm kiểm soát tốc độ dòng liệu. Vòng mạch thứ hai có thể được sử dụng để điều khiển thêm trong quá trình như mức phụ gia, nhiệt độ, v.v… Model 3105 được trang cấp một bảng mạch đầu ra dòng kiểu B, mà cung cấp hai đầu vào analog và hai đầu ra dòng bổ sung, và có sẵn hai đường rãnh bên trong cho các bảng mạch mở rộng tuỳ chọn.
Bộ điều khiển máy cấp liệu kiểu cân băng Model 3205
Model 3205 tương tự như Model 3105, nhưng phù hợp cho phê duyệt theo tiêu chuẩn HB44 và OIML. Model 3205 được trang cấp một bảng mạch đầu ra dòng kiểu B và một bảng mạch bổ sung A/D chất lượng cao, và có sẵn một đường rãnh bên trong cho một loại bảng mạch mở rộng tuỳ chọn.
Bộ điều khiển lưu lượng kế đo dòng xung động Model 3106
Model 3106 được thiết kế để cân chính xác vật liệu bằng cân va đập. Nhờ tích hợp lực va đập của vật liệu lên tấm theo thời gian, bộ điều khiển này thực hiện việc đo lường chuẩn xác tổng lượng vật liệu được vận chuyển theo hệ thống và chỉ báo tốc độ dòng liệu. Model 3106 được trang bị một bảng mạch PFM và có sẵn hai đường rãnh bên trong cho các bảng mạch mở rộng tuỳ chọn.
Bộ điều khiển máy cấp liệu kiểu dòng xung động Model 3107
Model 3107 tương tự như Model 3106, nhưng có bổ sung thêm hai vòng mạch điều chỉnh PID hoặc PEIC. Vòng mạch thứ nhất đặc biệt được sử dụng để điều chỉnh dòng liệu nhằm kiểm soát tốc độ dòng liệu. Vòng mạch thứ hai có thể được sử dụng để điều khiển thêm trong quá trình như mức phụ gia, nhiệt độ, v.v… Model 3107 được trang cấp một bảng mạch PFM và một bảng mạch đầu ra dòng kiểu B, mà cung cấp hai đầu vào analog và hai đầu ra dòng bổ sung, và có sẵn một đường rãnh bên trong cho một loại bảng mạch mở rộng tuỳ chọn.

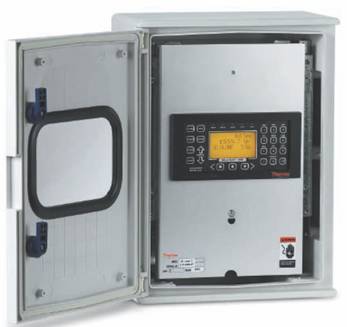

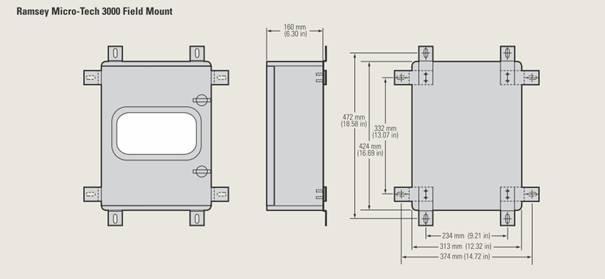

Ramsey Micro-Tech 3000 Lắp hiện trường

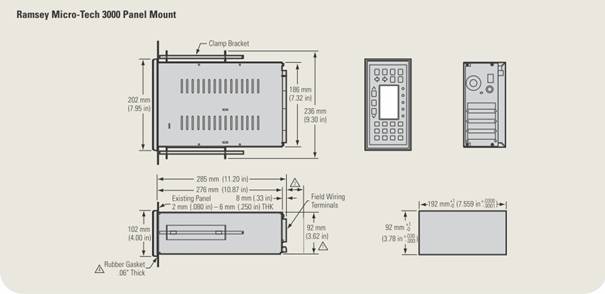

Ramsey Micro-Tech 3000 Lắp bảng
Thermo Scientific Ramsey Micro-Tech 3000
|
Phần mềm
|
|
|
Hiệu chỉnh
|
Cho phép lựa chọn kết cấu khung cân đơn giản trong quá trình hiệu chỉnh lần đầu, giảm thiểu nhu cầu xác định và nhập dữ liệu thiết lập phức tạp
Hiệu chỉnh đưa về không trên 500 đoạn trong tổng chiều dài băng
Các quy trình hiệu chỉnh có hướng dẫn
Tuyến tính hoá 10 điểm
Các điểm hiệu chỉnh đưa về điểm không và đưa về dải đo
|
|
Các bộ đếm tổng
|
Hai bộ đếm tổng bên trong có thể thiết lập lại riêng biệt, cộng một bộ không thể thiết lập lại
|
|
Báo động
|
Lỗi tế bào tải
Lỗi bên trong
Một số báo động quá trình, như mức, tốc độ, phụ tải, v.v… cao và thấp
|
|
Chức năng xuất
|
Tuỳ chọn này cho phép định lượng vật liệu bằng cách nhập tổng lượng cần thiết. Điểm đặt định lượng có thể được nhập qua bàn phím hoặc qua các bộ lựa chọn trước kỹ thuật số, hoặc đạt được từ tuyến truyền thông nối tiếp hoặc từ trường buýt. Tuỳ chọn xuất đưa ra các đặc tính để kiểm soát độ chính xác của mẻ định lượng, như đặt trước để hạ mức xuống, và tự động tính toán dòng liệu ở cuối mẻ định lượng.
|
|
Truyền thông và máy in
|
Qua cổng truyền thông thiết lập sẵn, hệ thống có thể in các dữ liệu điều biến quá trình, các tổng khối lượng vật liệu, các báo động và thông số thiết lập. Khi lập cấu hình ở chế độ RS-485, có thể sử dụng cổng truyền thông để đấu nối với thiết bị thông minh khác. Giao thức truyền thông mặc định là Modbus RTU ở chế độ phụ thuộc. Các bảng mạch bổ sung tuỳ chọn có sẵn cho đấu nối trường-buýt. Các tuỳ chọn tiêu biểu là AB Remote I/O và PROFIBUS DP. Đối với các đấu nối trường-buýt khác, đề nghị liên hệ với các đại diện của chúng tôi.
|
|
Phần cứng
|
|
|
Phần vỏ lắp tủ
|
Các kích thước: DIN 43700 kích thước 192 x 96 mm (7,56 x 3,78 in), sâu 271 mm (10,67 in)
Trọng lượng: 4 kg (9 lb)
Bảo vệ: Bảng điện phía trước IP55, toàn bộ phần vỏ IP00
|
|
Phần vỏ lắp hiện trường
|
Phần vỏ làm bằng sợi thuỷ tinh tăng cường
Các kích thước: 310 x 425 x 160 mm (12,2 x 16,73 x 6,3 in)
Trọng lượng: 10,2 kg (21 lb)
Bảo vệ: IP65 (NEMA 4/4X)
|
|
Phía trước thiết bị đo
|
Bàn phím có màng che gồm 23 phím
Màn hình LCD kiểu đồ hoạ mô phỏng 4 hàng 20 ký tự
5 đèn LED
|
|
Nguồn cấp
|
Có thể lựa chọn 110/220 VAC hoặc 120/240 VAC ± 10%, 50/60 Hz
|
|
Các điều kiện môi trường
|
Nhiệt độ vận hành -10oC đến +50oC (+14oF đến +122oF)
Nhiệt độ lưu kho: -40oC đến +70oC (-40oF đến +158oF)
|
|
Máy tính
|
Motorola® CPU 32 bit
64 KB RAM có ắc-quy lithi dự phòng
256 KB EPROM
8 KB EPROM
|
|
Đầu vào Tế bào tải
|
Công suất cho 6 tế bào tải 350 Ohm đặt song song
Tín hiệu đầu vào danh định: lưỡng cực 3,5 mV/V, tối đa 35 mV
Các bộ lọc thông thấp và các bộ lọc nguồn cấp
Bộ chuyển đổi Sigma-delta A/D, có hơn 16.000.000 khoảng chia
|
|
Các đầu vào kỹ thuật số
Các đầu ra kỹ thuật số
|
4 đầu vào có thể lập trình kiểu ghép quang, có thể mở rộng với các bảng mạch bổ sung tuỳ chọn.
Một đầu vào cho đầu dò tốc độ (tối đa 2000 Hz)
5 rơ-le đầu ra, phù hợp với 230 Vac, 5 A, trong đó một rơ-le đầu ra được dành cho Lỗi Hệ thống (System Fail) và một rơ-le đầu ra cho tín hiệu xung Bộ đếm tổng từ xa
|
|
Đầu ra analog
|
Một đầu ra analog kiểu ghép quang có thể lập trình cho 0-20 mA/4-20 mA hoặc 20-0 mA/20-4 mA
|
|
Truyền thông
|
Một cổng truyền thông RS232 hoặc RS485 có cách điện, 20 mA
|
|
Các rãnh mở rộng
|
|
|
Số rãnh
|
Ba rãnh trên thiết bị cơ bản - số lượng các rãnh có sẵn hiệu quả phụ thuộc vào kiểu model như đã xác định
Các rãnh mở rộng có thể sử dụng để lắp bất kỳ tổ hợp bảng mạch tuỳ chọn nào dưới đây.
|
|
Bảng mạch đầu ra dòng - Kiểu A
|
Một đầu ra analog có cách điện 12 bit có thể lập trình cho 0-20 mA/4-20 mA hoặc 20-0 mA/20-4 mA.
|
|
Bảng mạch đầu ra dòng - Kiểu B
|
Hai đầu ra analog có cách điện 12 bit có thể lập trình cho 0-20 mA/4-20 mA hoặc 20-0 mA/20-4 mA và hai đầu vào analog cho điểm đặt từ xa và hoặc bù độ ẩm hoặc bù độ nghiêng.
|
|
Bảng mạch A/D cân thiết bị
|
Một kênh đầu vào cân
|
|
Bảng mạch A/D chất lượng cao
|
Một kênh đầu vào cân có độ chính xác cao
|
|
Bảng mạch truyền thông nối tiếp
|
Một cổng truyền thông RS232 hoặc RS485 có cách điện, 20 mA
|
|
Bảng mạch Profibus
|
Một kênh trường buýt PROFIBUS DP
|
|
Bảng mạch AB RIO
|
Một kênh trường buýt Allen Bradley® Remote I/O
|
|
Bảng mạch đầu vào kỹ thuật số
|
16 đầu vào kiểu ghép quang và 4 đầu ra kiểu ghép quang của bộ góp mở
|
|
Bảng mạch đầu ra kỹ thuật số
|
4 đầu vào kiểu ghép quang và 16 đầu ra kiểu ghép quang của bộ góp mở
|
|
Bảng mạch PFM
|
Một kênh đầu vào có điều biến tần số xung
|
|
Bảng mạch đầu ra tần số
|
Một đầu ra tần số
|
|
