Các lợi thế của Đầu dò tốc độ băng
* Phần thân làm bằng hợp kim nhôm đúc chắc chắn phù hợp cho lắp đặt ngoài trời.
* Máy tạo xung kỹ thuật số có nghĩa là không có chổi than để hiệu chỉnh hoặc thay thế.
Được thiết kế đặc biệt cho các hoạt động mà việc lắp đặt hiệu quả và dễ dàng là những vấn đề quan trọng, hệ thống cân băng Thermo Scientific Ramsey IDEA là hệ thống lý tưởng phù hợp với các ứng dụng trong các quá trình liên quan đến hoặc các vật liệu có giá trị không tới hạn hoặc có giá trị thấp hơn. Hệ thống này cung cấp thông tin cơ bản về tốc độ và các chức năng đếm tổng mà có thể được sử dụng để kiểm soát và/hoặc giám sát sản lượng sản xuất.
Hệ thống cân băng Ramsey IDEA đã được cấp Chứng chỉ ISO-9001 và tiếp tục là sản phẩm truyền thống lâu dài cung cấp các sản phẩm cân mới, có chất lượng cao, và đáng tin cậy cho các quá trình công nghệ. Thiết kế độc quyền của hệ thống là kết quả của nhiều năm kinh nghiệm trong hàng nghìn ứng dụng cân băng trên khắp thế giới.
Hệ thống hoạt động ra sao

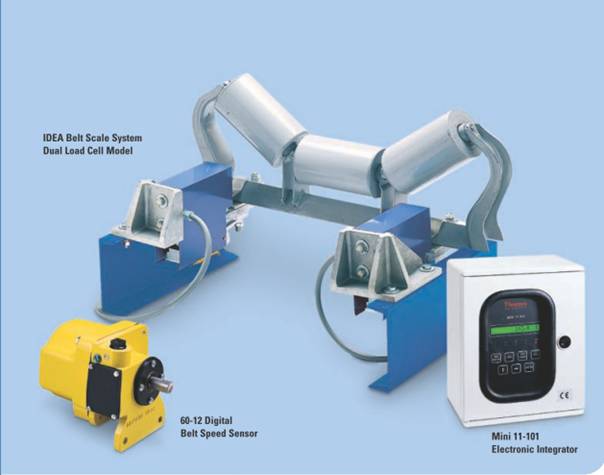

Hệ thống cân băng này bao gồm 3 phần chính: Tổ hợp cân, đầu dò tốc độ băng và bộ tích hợp điện tử.
Tổ hợp cân bao gồm một hoặc hai mô-đun, tuỳ thuộc vào độ rộng băng. Kết cấu chắc chắn và được thiết kế để gắn vào các dầm đỡ băng tải, các mô-đun đỡ con lăn cân và đo trọng lượng của liệu trên băng.
Đầu dò tốc độ được nối cơ học tới tang quay về có đường kính lớn của băng và tạo ra một chuỗi các xung. Mỗi xung đại diện cho một đơn vị hành trình của băng. Tần xuất chuỗi xung tỷ lệ với tốc độ băng.
Các thiết bị điện tử tích hợp các tín hiệu đầu ra từ (các) mô-đun cân và đầu dò tốc độ để đạt tới tốc độ dòng chảy của liệu và tổng lượng liệu đi qua cân. Các thiết bị điện tử cũng có chức năng như nguồn cấp điện của hệ thống và kết hợp toàn bộ các đặc điểm cho phép hiệu chỉnh, vận hành và chẩn đoán đối với toàn bộ hệ thống.
Các đặc điểm và các lợi ích
Các mô-đun cân
Ramsey IDEA đã được cấp bằng sáng chế không giống với bất kỳ loại cân kiểu con lăn đơn nào khác. Nó bao gồm một hoặc hai mô-đun cân Thermo Scientific Ramsey 10-101R được lắp ráp trọn bộ. Mỗi mô-đun gồm một tế bào tải trong một tổ hợp cố định với bộ phận bảo vệ quá tải được lắp và căn chỉnh tại xưởng sản xuất.
Loại mô-đun đơn của hệ thống dùng trên các băng tải có độ rộng băng lên tới 914 mm (36 in). Mô-đun cân này lắp vào dầm đỡ mà nối với các dầm đỡ băng tải.
Loại mô-đun kép của hệ thống dùng trên các băng tải có độ rộng băng lên tới 1.524 mm (60 in). Tổ hợp cân bao gồm hai mô-đun dùng chung với các giá lắp bằng thép ở phái bên phải và bên trái. Mỗi giá lắp lắp trực tiếp vào giá đỡ băng tải bằng hai bu long.
Mỗi mô-đun có các đặc điểm sau:
* Bộ phận bảo vệ quá tải được lắp và căn chỉnh tại xưởng sản xuất.
* Thiết kế cố định không có các liên kết để tạo ra lỗi
* Không có các bộ phận chyển động hoặc ăn mòn gây ra các sự cố bảo dưỡng tiềm ẩn
* Thiết kết gọn chắc dễ dàng cho lắp đặt và hiệu chỉnh
* Không có chỗ cho vật liệu tích tụ và gây ra các lỗi đo lường
* Các mô-đun cân dùng chung lắp trên bất kỳ độ rộng băng nào và có thể lắp lẫn cho nhau
Đầu dò tốc độ băng
Đầu dò tốc độ băng kỹ thuật số Thermo Scientific Ramsey 60-12 là thiết bị dò tốc độ đáng tin cậy và chuẩn xác nhất từng được thiết lập dùng cho cân băng. Việc nối trực tiếp đầu dò với tang quay về của băng tải, con lăn điều chỉnh hoặc một con lăn quay về có đường kính lớn đảm bảo chính xác thông số hành trình băng. Không có các bánh xe chạy trên băng, loại bỏ các sự cố liên quan đến hiện tượng liệu tích tụ và trượt.
Các bộ tích hợp điện tử
Bộ tích hợp điện tử Thermo Scientific Ramsey Mini 11-101 là bộ tích hợp vi xử lý đơn giản có chi phí thấp. Bộ tích hợp này rất dễ vận hành và có quy trình căn chỉnh đơn giản, dễ hiểu. Nó cung cấp các thông tin cơ bản về Tốc độ và Tổng, và cũng có đèn LED chỉ thị trạng thái sẵn sàng, Chuông báo lỗi (Alarm Fail), Span Cal, Zero Cal và Run. Bộ tích hợp điện tử Ramsey Mini 11-101 trở thành loại tiêu chuẩn với đầu ra 4-20mA và có sẵn với đầu ra tuần tự tuỳ chọn cho phép đấu nối bộ tích hợp với một máy in.
Hệ thống cân băng này cũng có sẵn với các thiết bị điện tử tiên tiến, hiệu suất cao và đa năng Thermo Scientific Ramsey Micro-Tech series 2000 hoặc Thermo Scientific Ramsey Micro-Tech series 3000 thuộc các bộ tích hợp điện tử. Các bộ tích hợp này có các đặc điểm và các tuỳ chọn mở rộng để xử lý các yêu cầu phức tạp hơn. Để có thêm thông tin về series các bộ tích hợp Micro-Tech, đề nghị tham khảo catalogue riêng.
Bảo hành năng suất
Với thiết bị được chấp nhận tại xưởng sản xuất, chúng tôi đảm bảo rằng hệ thống cân băng Ramsey IDEA sẽ thực hiện cân và tính tổng cho một giá trị trong khoảng ±1% giá trị thử khi được căn chỉnh so với trọng lượng, xích thử đã biết, hoặc so với việc hiệu chỉnh điện tử tiêu chuẩn của chúng tôi.
Tốc độ thử phải nằm trong khoảng 25% và 100% năng suất đã được hiệu chỉnh của hệ thống cân. Thời gian thử được xác định tối thiểu là ba chu kỳ hoặc vòng quay của băng, ít nhất 400 lần đếm trên máy đếm tổng chính, và ít nhất là trong thời gian chạy 6 phút. Đảm bảo hệ thống cân sẽ được lắp đặt, vận hành và bảo dưỡng phù hợp với tài liệu hướng dẫn của xưởng sản xuất.

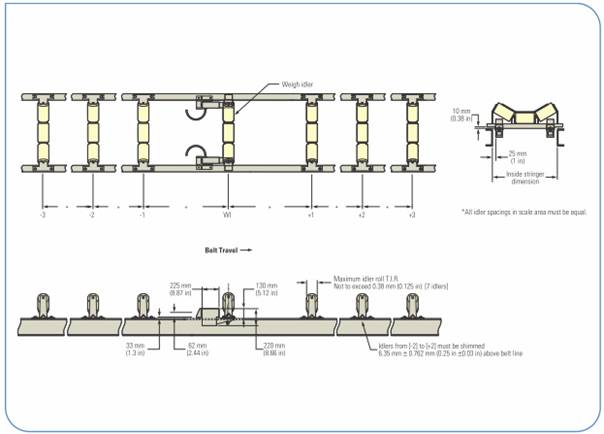

Các kích thước của mô-đun cân phụ tải đơn 10 – 101R

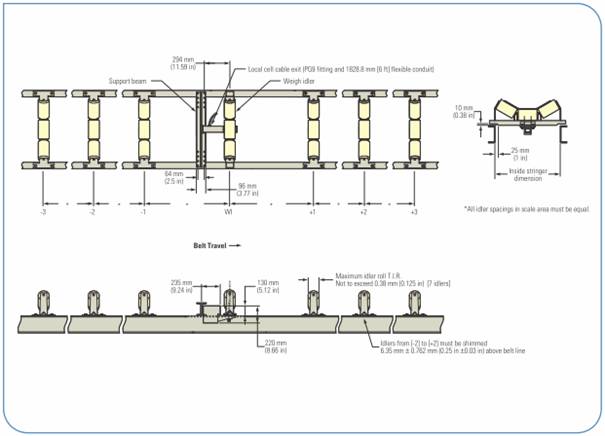

Các kích thước của Mô-đun cân kép 10-101R
Thermo Scientific Ramsey IDEA
|
Các mô-đun cân Ramsey 10-101R
Tải trọng thực tối thiểu ở mức công suất danh định
|
15% công suất tế bào tải
|
|
Tổng trọng lượng tối đa ở mức công suất danh định
|
80% công suất tế bào tải
|
|
Các kích thước tế bào tải có sẵn
|
20 kg (44 lb), 50 kg (110 lb), 100 kg (220 lb); 200 kg (441 lb), 250 kg (551 lb), 500 kg (1.102 lb)
|
|
Độ rộng băng tối đa
|
10-101R-1: 914 mm (36 in)
10-101R-2: 1.524 mm (60 in)
|
|
Tế bào tải
Tế bào tải
|
Tế bào tải kiểu dầm uốn được hàn
|
|
Đầu ra tế bào tải
|
2mV/V; ±0,1%
|
|
Độ kích thích
|
10 VDC hoặc VAC
|
|
Định mức tế bào tải
|
3000 d; Đáp ứng DIML R60 & NIST HB-44
|
|
Dải nhiệt độ
|
-30oC đến +80oC (-22oF đến +176oF) an toàn; -10oC đến +40oC (+14oF đến +104oF) được bù đắp.
|
|
Quá tải
|
150% công suất danh định
|
|
Trở kháng đầu vào
|
380 ohm ±10
|
|
Trở kháng đầu ra
|
350 ohm ±3
|
|
Bảo vệ môi trường
|
Được đệm kín khít; IP67
|
|
Kết cấu tế bào tải
|
Bằng thép không gỉ
|
|
Cáp
|
6 dây dẫn, có vỏ bọc, 22 AW
|
|
Đầu dò tốc độ băng Ramsey 60-12
Loại
|
Kỹ thuật số, không chổi than
|
|
Lắp ráp
|
Trực tiếp tới trục mấu đường kính 15,88 mm (0,625 in) trên tang quay về, tang uốn hoặc pu-li dẫn về
|
|
Phần vỏ
|
Chịu được mọi thời tiết, hoàn thiện bằng nhựa epoxy, hợp kim nhôm đúc
|
|
Phần cứng lắp ráp
|
Được cấp cùng với khớp nối, tay ngàm và lò xo định vị
|
|
Tải trọng vận chuyển
|
3,6 kg (8 lb)
|
|
Bộ tích hợp điện tử Ramsey Mini 11-1-1 - Phần vỏ lắp ráp hiện trường
|
|
Kích thước
|
300 mm (11,81 in) chiều cao x 250mm (9,84 in) chiều rộng x 160 mm (6,3 in) chiều sâu
|
|
Vật liệu
|
Polyester
|
|
Trọng lượng
|
4 kg (8,8 lb)
|
|
Bảo vệ
|
IP65; NEMA-4
|
|
Bộ tích hợp điện tử Ramsey Mini 11-101 – Các đặc tính kỹ thuật môi trường
|
|
Nhiệt độ vận hành
|
-10oC đến +50oC (+14oF đến +122oF)
|
|
Nhiệt độ lưu kho
|
-20oC đến +70oC (-4oF đến +158oF)
|
|
Tổng độ ẩm
|
<90% không ngưng tụ
|
|
Bộ tích hợp điện tử Ramsey Mini 11-101 – Các yêu cầu về công suất
|
|
Điện áp
|
Tiêu chuẩn lựa chọn110 hoặc 220 VAC ; +10%-15; ở tần số 50-60 Hz; 15 VA
|
|
Bảo vệ
|
Cầu chì bên trong
|
|
Bộ tích hợp điện tử Ramsey Mini 11-101 – Các đầu vào và đầu ra
|
|
Các đầu vào Analog
|
Tín hiệu mV từ tế bảo tải
|
|
Các đầu ra Analog
|
Số lượng:
|
1
|
|
Loại:
|
Có thể lựa chọn 0-20 mA, 4-20 mA, 20-0 mA, 20-4 mA
|
|
Tải trọng tối đa:
|
500 ohm
|
|
Độ phân giải:
|
12 bit; 4.096 khoảng chia
|
|
Tuyến tính:
|
0,1%
|
|
Cách điện:
|
Bằng gan-va-nic; 1.500 Vrms
|
|
Các đầu vào kỹ thuật số
|
Số lượng:
|
3
|
|
Loại:
|
Tĩnh; Đối với tiếp xúc khô hoặc cực góp mở
|
|
Cách điện:
|
Quang học; 2.500 Vrms; UL E67349
|
|
Điện áp:
|
Nguồn bên trong 14 VDC
|
|
Dòng:
|
6 mA
|
|
Các đầu ra kỹ thuật số
|
Số lượng:
|
4
|
|
Loại:
|
Rơ-le; Tiếp xúc khô; NO
|
|
Cách điện:
|
Bằng gan-va-nic; 10.000 M-ohm
|
|
Điện áp tối đa:
|
240 VAC hoặc 48 VDC
|
|
Dòng tối đa:
|
0,5 A
|
|
Các cổng truyền thông
|
Số lượng:
|
1
|
|
Cổng:
|
RS 232C chỉ dùng cho máy in
|
|
