Các đặc tính kỹ thuật của sản phẩm
Máy lấy mẫu kiểu dưỡng khuôn Thermo Scientific Ramsey Model SWAX-7000 đưa ra một phương pháp đơn giản, hiệu quả để đạt được mẫu đại diện trực tiếp từ một dòng liệu chính. Các lượng tăng trực tiếp đạt được từ các băng nghiêng hoặc nằm ngang, đang chuyển động.
Với hơn 700 thiết bị đang sử dụng trên thế giới, có thể sử dụng Ramsey Model SWAX-7000 như là một thiết bị lấy mẫu độc lập để tách một rãnh cắt băng ngang tới bình chứa mẫu hoặc như là một thiết bị sơ bộ (máy cắt tầng thứ nhất) trong một hệ thống lấy mẫu cơ khí nhiều tầng. Máy lấy mẫu kiểu dưỡng khuôn chịu được thử nghiệm nghiêm ngặt tại hiện trường, kết hợp với một chương trình nghiên cứu và phát triển toàn diện. Máy lấy mẫu Ramsey Model SWAX-7000 đáp ứng các đặc tính kỹ thuật theo tiêu chuẩn ASTM và ISO. Các bộ phận và dịch vụ trên tất cả các thiết bị lấy mẫu Thermo Scientific đều có sẵn trong thông báo ngắn từ Minneapolis, Minnesota.
Máy Ramsey Model SWAX-7000 thực sự phù hợp cho lấy mẫu than, đá vôi, cát, đá nghiền, sỏi, kim loại đen và kim loại màu. Do dễ lắp đặt, máy lấy mẫu kiểu dưỡng khuôn lắp dễ dàng vào các hệ thống băng tải vận chuyển vật liệu rời hiện có. Với hơn 40 năm kinh nghiệm thiết kế kỹ thuật và chế tạo, các hệ thống lấy mẫu Thermo Scientific được biết đến trên khắp thế giới như là các hệ thống tốt nhất sẵn có.
Vận hành hệ thống
Có thể vận hành máy lấy mẫu Ramsey Model SWAX-7000 hoặc bằng tay hoặc theo định kỳ được xác định trước tuỳ thuộc vào ứng dụng và mong muốn của khách hàng. Khi rãnh cắt liệu được khởi động, máy lẫy mẫu quay 360o xả liệu lên băng đang chuyển động. Mẫu được lấy theo toàn bộ tiết diện ngang. Mẫu được tháo qua ống chute đầu ra và hoặc được đặt vào một bình chứa mẫu để phân tích kích cỡ hoặc được đặt vào Mô-đun lấy mẫu tự chứa (SCSU) để xử lý thêm.
Ngay khi mẫu đi vào SCSU, mẫu liệu được đặt lên máy cấp liệu băng sơ cấp. Máy cấp liệu băng đo lượng liệu đưa vào máy đập nghiền. Máy đập nghiền giảm kích cỡ liệu tới kích cỡ yêu cầu mà không làm thất thoát các hạt mịn, đồng thời giữ được độ hao ẩm ở mức tiên đoán trước và lặp lại. Sau đó mẫu được phân chia nhờ sử dụng máy lấy mẫu thứ cấp. Các máy này được thiết kế để đáp ứng mỗi yêu cầu lấy mẫu.
Cuối cùng, mẫu được thu lại trong một bình chứa chống bụi/độ ẩm. Liệu xả ra từ hệ thống lấy mẫu được đưa trở lại dòng liệu chính.
Một số biện pháp có sẵn khi được nhập lệnh theo các yêu cầu vận hành: trọng lực rơi, vít tải, băng tải ống, hoặc gầu nâng.
Thiết bị lấy mẫu tự chứa (SCSU)
SCSU đưa ra giải pháp lấy mẫu kiểu mô-đun. Nó có sẵn cho tất cả các thiết bị được yêu cầu (ngoại trừ thiết bị lấy mẫu sơ cấp), được lắp ráp sẵn và được đấu nối dây, và sẵn sàng nâng vào vị trí trên một tấm đệm bê tông. Có thể đặt SCSU và Ramsey Model SWAX-7000 vào bất kỳ vị trí thuận tiện nào dọc băng tải phù hợp. Nó không yêu cầu tháp trung chuyển mở rộng hoặc tháp lấy mẫu đắt tiền, mà giảm tối thiểu chi phí lắp đặt. Thiết bị tuỳ chọn có sẵn bao gồm phần mái cùng các vì kèo, các panen bên có bản lề (được cách điện hoặc không cách điện), quạt thông gió, và bộ gia nhiệt.
Các đặc điểm
* Thiết kế compact hoàn toàn phù hợp với các lắp đặt có khoảng không thấp
* Dễ dàng lắp đặt dẫn đến chi phí lắp đặt vừa phải. Lắp trực tiếp vào các băng tải hiện có hoặc mới. Không yêu cầu các điểm chuyển đổi.
* Kết cấu thép ống chắc chắn đảm bảo hiệu chỉnh dương
* Truyền động trực tiếp đối với cữ chặn cố định ở vị trí băng tải mang tải hoặc không tải.
* Các tấm gờ trên máy lấy mẫu ngăn liệu tràn ra ngoài.
* Chi phí hiệu quả. Lượng tăng ban đầu nhỏ có nghĩa là thiết bị nhỏ hơn và rẻ hơn trong các bước nghiền đập của hệ thống.
* Các công tắc lân cận không tiếp xúc cho điều khiển khởi động - dừng
* Các chổi thép có thể thay thế và chổi lau urethane đảm bảo các hạt mịn sẽ được tách ra và được đưa vào mẫu đại diện.
* Các máy lấy mẫu được đối trọng để loại bỏ việc chất tải quá lệch tâm trên các băng có độ rộng 36 in và lớn hơn.
Các đặc điểm của SCSU
* Sử dụng máy lấy mẫu kiểu dưỡng khuôn sơ cấp
* Kết cấu được tổ hợp sẵn hoàn chỉnh để dễ lắp đặt cơ khí
* Thiết bị được nối dây sẵn hoàn chỉnh tới tủ điều khiển PLC và trung tâm điều khiển động cơ MCC (tuỳ chọn)
* Đủ phạm vi các tuỳ chọn bao gồm cả một mô-đun bọc kín hoàn toàn, gia nhiệt và thông gió.

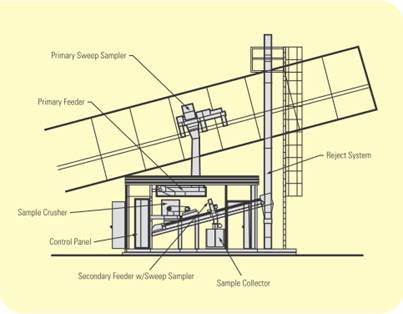

Hệ thống mô-đun kiểu compact có lưu lượng thấp

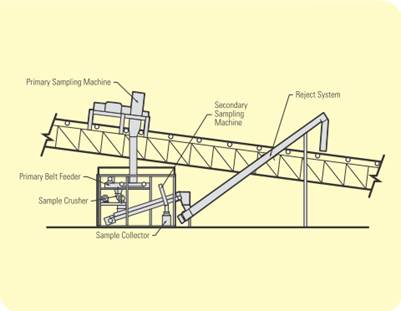

Hệ thống mô-đun lưu lượng trung bình đến cao

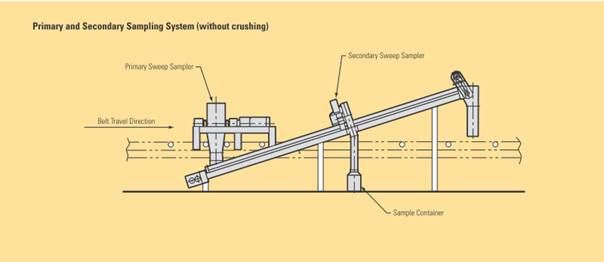

Hệ thống lấy mẫu sơ cấp và thứ cấp (không có đập nghiền)
Các cấu kiện Hệ thống lấy mẫu
Máy lấy mẫu sơ cấp
Kiểu dưỡng khuôn sơ cấp được minh hoạ cùng với thiết bị tự chứa.
Máy cấp liệu băng sơ cấp
Được sử dụng riêng để đảm bảo dòng chảy đồng nhất và để giảm các sự cố về bụi và bít kín.
Máy đập nghiền mẫu
Máy đập nghiền mẫu được thiết kế để giảm kích cỡ sản phẩm đến kích cỡ yêu cầu.
Máy lấy mẫu thứ cấp
Máy nghiền mẫu thứ cấp được xử lý bằng máy lấy mẫu kiểu dưỡng khuôn Ramsey Model SWAX-7000.
Máy thu nhận mẫu
Liệu thu gom được chứa trong thiết bị thu gom chống bụi/độ ẩm.
Các hệ thống thải bỏ
Vật liệu thu được được đưa trở lại dòng liệu chính nhờ một vít tải, gầu nâng, băng tải hoặc băng tải ống, như đã minh hoạ.
Thiết kế kiểu compact
Thiết kế kiểu compact hoàn toàn phù hợp với các lắp đặt có khoảng không thấp. Có sẵn thiết bị bọc kín được đấu nối dây hoàn chỉnh tới tủ điều khiển PLC và trung tâm điều khiển động cơ.
Thermo Scientific Ramsey Model SWAX-7000

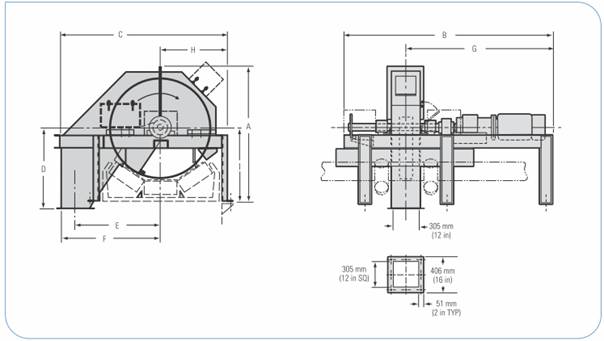

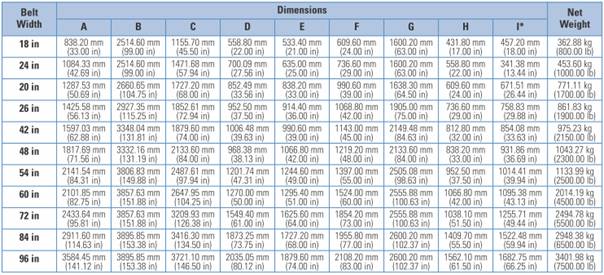

Các kích thước
|
