Các lợi thế của Ramsey DE10
- Thiết kế duy nhất cho phép lắp đặt kể cả trong các môi trường công nghệ phức tạp nhất.
- Công tác đo lường không bị ảnh hưởng bởi sự thay đổi điểm tác động trên tấm cảm biến.
- Lắp trên tấm cảm biến không làm ảnh hưởng tới điểm không.
- Độ tin cậy cao và ít phải bảo dưỡng.
- Hệ thống giảm chấn cơ học hấp thụ các chấn động và giảm độ rung.
- Đầu dò cho phép quá tải nhưng không làm hư hại tới hệ thống
- Đầu dò được đặt ở phía ngoài phần vỏ bao che kín bụi tới quá trình sản xuất.
- Hoạt động cực kỳ chuẩn xác trong các dòng xung động hoặc dòng dao động.
Các lợi thế của Ramsey DE20
- Có khả năng đo chính xác các dòng chảy cực chậm.
- Thiết kế kiểu compact dễ dàng lắp vào các khu vực có không gian hạn chế.
- Dễ dàng lắp khớp nối bích-tới-bích.
- Đầu dò được đặt phía ngoài tới quá trình và được bảo vệ nhờ một vành làm kín chống bụi.
- Dễ dàng bổ dung thêm vào các hệ thống băng tải, định lượng hoặc giao hàng hiện có.
Các cân va đập Thermo Scientific Ramsey DE10 và DE20 được thiết kế để thực hiện đo dòng chảy khối chất liên tục trong các hệ thống vận chuyển cơ học mà không làm gián đoạn dòng chảy vật liệu. Các cân này rất lý tưởng cho các ứng dụng có dòng chảy theo chiều thẳng đứng mà các cấp liệu cân hoặc các cân băng sẽ không phù hợp hoặc không thể sử dụng được.
Các hệ thống này dễ dàng lắp đặt và bảo trì. Có thể sử dụng chúng cùng với một số thiết bị tiền cấp khác nhau, bao gồm các vít cấp liệu hoặc các cấp liệu rung, các băng tải, các băng cào, các máng khí động hoặc các van quay.
Với hơn 7000 hệ thống cân kiểu va đập đang hoạt động trên khắp thế giới, chúng tôi đã xử lý được rất nhiều loại vật liệu khác nhau. Một số loại vật liệu tiêu biểu được giám sát bao gồm: phân bón, xi măng, than củi, cát khoáng, vỏ bào, các hạt nhựa, sỏi, vỏ khoai tây, gạo và nguyên liệu kẹo.
Nguyên tắc vận hành
Các kiểu cân va đập này được thiết kế để đo lực tạo ra do va đập của dòng liệu lên tấm cảm biến. Lực này tạo ra sự thay đổi cơ hợc khi nó va đập lên tấm cảm biến. Sự thay đổi này được đo bằng một đầu dò và được chuyển đổi thành tín hiệu điện.
Tín hiệu đó tiếp theo được xử lý bởi bộ điều khiển điện tử Thermo Scientific Ramsey Micro-Tech 2106 hoặc 3106, mà hiển thị tốc độ dòng chảy và tổng trọng lượng. Để có thêm thông tin, đề nghị tham khảo tài liệu về đặc tính kỹ thuật riêng của sản phẩm Ramsey Micro-Tech series 2000 hoặc 3000 thuộc các dụng cụ đo lường điện tử.
Các cân va đập này được thiết kế để tấm va đập chỉ có thể dịch chuyển theo chiều ngang. Điều này có nghĩa là từ tổng lực va đập “Fi”, chỉ đo được phần nằm ngang “Fh”. Nguyên tắc vận hành “Fv” bị bỏ qua. Điều này đảm bảo rằng các thay đổi về trọng lượng của tấm cảm biến, do liệu tích tụ hoặc do tấm cảm biến bị mài mòn, sẽ không làm ảnh hưởng tới điểm không hoặc độ chính xác của hệ thống.
Nguyên tắc vận hành
Thermo Scientific Ramsey DE10 và DE20
|
Dải đo
|
Cân va đập Ramsey DE10
0-25t/h đến 0-800 t/h (0-27,5 tn/h tới 0-882 tn/h)
|
Cân va đập Ramsey DE20
0-300 kg/h đến 0-40 t/h (0-661 lb/h đến 0-44 tn/h)
|
|
Nhiệt độ tiêu chuẩn
|
+10oC đến +80oC (+50oF đến +350oF)
(Các cấu hình nhiệt độ thấp hơn và cao hơn có sẵn)
|
+10oC đến +80oC (+50oF đến +180oF)
(Các cấu hình nhiệt độ thấp hơn và cao hơn có sẵn)
|
|
Nhiệt độ vật liệu
|
+10oC đến +180oC (+50oF đến +350oF)
|
+10oC đến +180oC (+50oF đến +350oF)
|
|
Phê duyệt (tuỳ chọn)
|
FM đã được chấp nhận, Loại I và II, Div. 1 và 2, các Nhóm A-G, để sử dụng với Ramsey Micro-Tech 2106/3106 chỉ ở khu vực an toàn
|
FM đã được chấp nhận, Loại I và II, Div. 1 và 2, các Nhóm A-G, để sử dụng với Ramsey Micro-Tech 2106/3106 chỉ ở khu vực an toàn
|
|
Đo sự thay đổi
|
Bằng máy biến áp vi sai biến thiên theo chiều dài
|
Bằng máy biến áp vi sai biến thiên theo chiều dài
|
|
Trọng lượng mà không có tấm cảm biến
|
61 kg (135 lb)
|
30 kg (66 lb)
|
|
Chống bụi
|
Được làm kín hoàn toàn từ phần thân tấm cảm biến
|
Được làm kín hoàn toàn từ phần thân tấm cảm biến
|
Cân va đập Ramsey DE10
Ramsey DE10 được thiết kế để đo lưu lượng các chất rắn dạng rời từ 0,68 t/h đến 726 t/h (0,75 tn/h đến 800 tn/h). Với hệ thống đỡ độc quyền và bố trí lò xo dạng sóng của cân, chuyển động của tấm cảm biến bị hạn chế theo mặt phẳng ngang. Chuyển động này được đo bởi một đầu dò có độ phân giải cao, phát ra một điện áp mà sẽ được chuyển đổi thành tín hiệu kỹ thuật số Pulse Frequency Modulation (PFM) (Điều biến tần xung) giảm ồn.
Cân va đập Ramsey DE20
Cân va đập Ramsey DE20 được thiết kế để đo các chất rắn dạng rời với lưu lượng từ 0,27 t/h đến 36 t/h (0,3 tn/h đến 40 tn/h). Tấm cảm biến được nối với cần đẩy mà được đỡ tựa vào một lò xo đo. Khi vật liệu rời đập vào tấm cảm biến, lực va đập có thể đo được nhờ sự dịch chuyển của lò xo. Công suất của đầu dò có độ phân giải cao được chuyển đổi thành tín hiệu kỹ thuật số PFM giảm ồn để đo sự dịch chuyển này.
Cân va đập này được thiết kế để chỉ đo lực va đập ngang. Một hệ thống thẩm thấu thuỷ lực đặc biệt giảm bớt ảnh hưởng của các dòng xung động hoặc dao động, đảm bảo chỉ báo dòng chảy chính xác. Hệ thống Thermo Scientific này hoàn chỉnh với đầu dò va đập Ramsey DE20, tấm cảm biến Ramsey DX20, phần thân tấm cảm biến Ramsey DX21 và các bộ điều khiển điện tử Ramsey Micro-Tech 2106 hoặc 3106.
Các phần thân thông thường
Chúng tôi cũng đưa ra các phần thân được thiết kế thông thường để lắp cho các ứng dụng cụ thể. Các phần thân này được thiết lập để phù hợp với các bích hiện có. Ngoài ra, chúng rất dễ lắp ráp, thường yêu cầu ít khoảng không, và đảm bảo rằng các cân va đập sẽ hoạt động tối ưu.

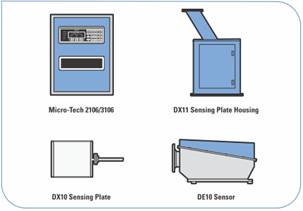

Hệ thống đo đồng bộ

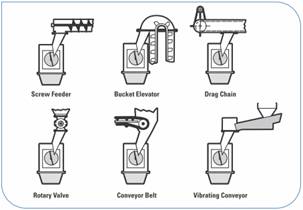

Thiết bị tiền cấp tiêu biểu
|
