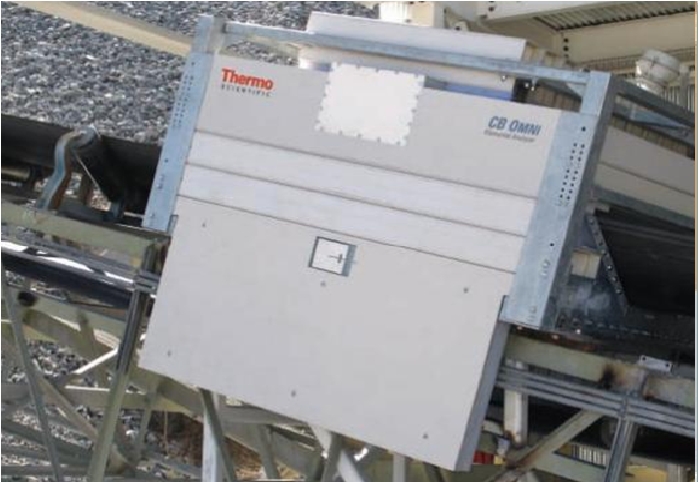

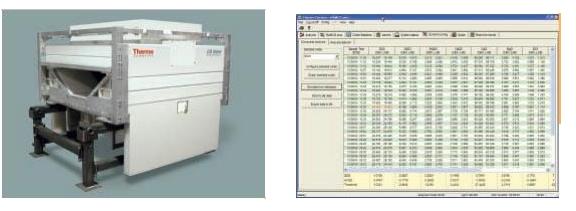

Công cụ kiểm tra và hiệu chỉnh Quá trình cho máy CB Omni của Thermo Scientific (PACT) Phần mềm tùy chọn Hệ thống CB Omni PACT của Thermo Scientific là gói phần mềm tiện dụng cung cấp giải pháp duy nhất phân tích và tự động thực hiện các hiệu chỉnh trong hệ thống máy phân tích trực tuyến trên băng chuyền của bạn.
Phần mềm tùy chọn Hệ thống CB Omni PACT của Thermo Scientific là gói phần mềm tiện dụng cung cấp giải pháp duy nhất phân tích và tự động thực hiện các hiệu chỉnh trong hệ thống máy phân tích trực tuyến trên băng chuyền của bạn.

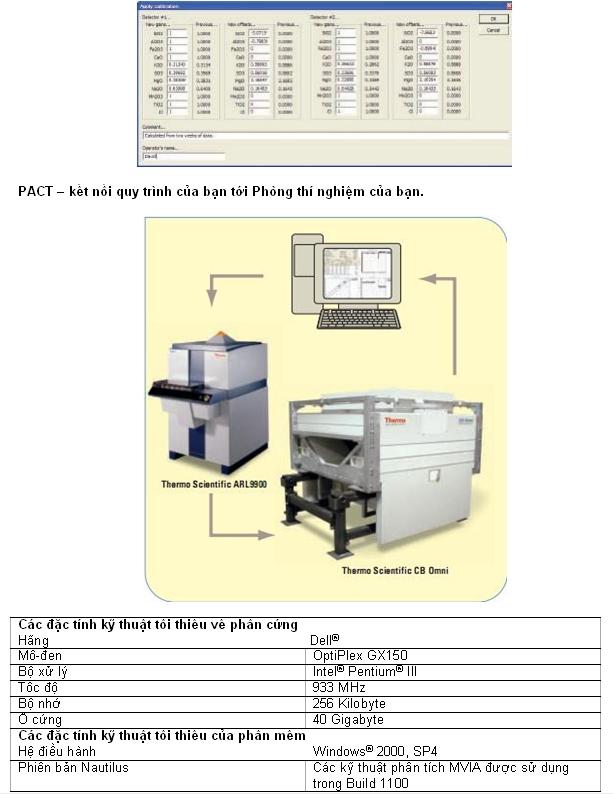

Gói này so sánh các kết quả của máy phân tích trực tuyến trên băng chuyền của bạn với các kết quả đạt được trong phòng thí nghiệm, đưa ra các kết quả phân tích dữ liệu thống kê và đồ họa và đề xuất các thông số hiệu chỉnh để nhân viên vận hành xem xét đánh giá trước khi thực hiện.
Phần mềm PACT tự động lưu trữ các dữ liệu của máy phân tích trên băng chuyền và dữ liệu của hệ thống X-ray đạt được hoặc bằng phương pháp thủ công hoặc tự động qua một hệ thống kết nối mạng. Các thông số hiệu chỉnh phù hợp nhất và các thông tin về phân tích dữ liệu khi đó được hình thành và được hiển thị trên các màn hình hiển thị khác nhau.
Các đặc tính kỹ thuật phần mềm tùy chọn Hệ thống CB Omni:
Phân tích dữ liệu

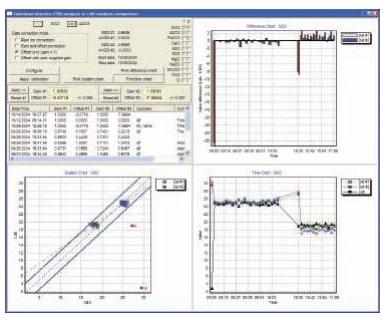

Phần mềm này tự động tạo ra các đồ thị XY, các sơ đồ về chuỗi thời gian và các sơ đồ chênh nhau về chuỗi thời gian cũng như các thống kê hồi quy và so sánh. Chương trình cũng cho phép loại trừ đồ thị của các phần tách ngoài nếu mong muốn.
Thu thập dữ liệu.
Tự động: Nếu như các thông tin phân tích của phòng thí nghiệm có sẵn ở dạng tệp trên mạng của nhà máy, thì có thể tải tự động vào phần mềm PACT. Việc vẽ sơ đồ kết hợp được thực hiện giữa dữ liệu có trong tệp và phần mềm PACT.
Thủ công: Dữ liệu tham chiếu cũng có thể được nạp thủ công vào phần mềm PACT thông qua màn hình nhập dữ liệu.
Trong cả hai trường hợp trên dữ liệu “được hiệu chỉnh thời gian” do đó thời gian thu thập mẫu tương ứng với thời gian liệu được đo kiểm tra bởi hệ thống máy phân tích trên băng chuyền. Dũ liệu cũng có thể được sàng lọc bằng thống kê hoặc bằng đồ thị đối với “các phần tách ngoài” nếu mong muốn.
Hiệu chỉnh
Ngay khi dữ liệu được phân tích, hệ thống cung cấp các thông số dự kiến để tự động thực hiện và lưu trữ khi đã sẵn sàng.

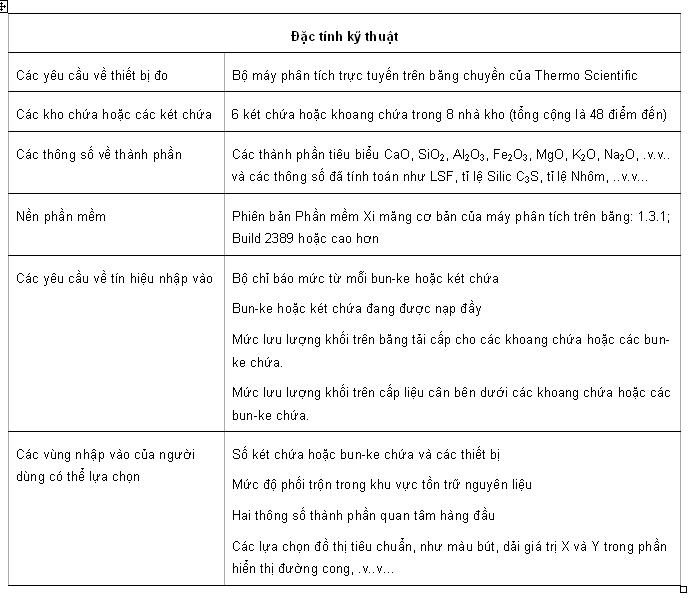

Phần mềm giám sát việc tồn trữ nguyên liệu TM (MSTS) khi sử dụng CB Omni
Chất lượng xi măng ở các khoang tồn trữ và các két chứa được xác định trong thực tế
MSTS là chương trình phần mềm thân thiện với người sử dụng cung cấp các thông tin phân tích về lượng hàng tồn trữ có trong các két chứa sản phẩm hoặc trong các kho tồn trữ nguyên liệu, hỗ trợ các nhà sản xuất xi măng cải thiện nâng cao được chất lượng sản phẩm.
Các lợi ích
-
Dự đoán được thành phần trung bình hiện có của liệu tồn trữ bất cứ lúc nào
-
Đưa ra nhận biết thực tế về các xu hướng của thành phần sản phẩm xuất
-
Tăng cường quản lý và kiểm soát chất lượng nguyên liệu và lượng hàng tồn trữ.
Các đặc điểm
-
Giám sát liệu chuyển vào và ra các khu vực tồn trữ
-
Tạo ra trọng lượng trung bình từ nhiều két chứa
-
Mức liệu vào từ các bộ cảm biến được dự đoán nhờ áp dụng các mức lưu lượng vào và ra.
Phần mềm Giám sát việc Tồn trữ nguyên liệu của Thermo Scientific (MSTS) là một phần mềm bổ sung hoàn hảo cho các máy phân tích xi măng trực tuyến của hãng. Phần mềm này chạy trên bảng điều khiển Operator Console (OpCon) và hỗ trợ người vận hành hiểu biết thêm về thành phần của nguyên liệu được vận chuyển tới các két chứa sản phẩm hoặc các khoang tồn trữ nguyên liệu. Việc phân tích từng phút của máy phân tích, cùng với lượng liệu có liên quan, được giám sát chặt chẽ theo điểm đến của nó, tạo cơ sở dữ liệu thành phần của tất cả các nguyên liệu đi vào két chứa sản phẩm hoặc khoang chứa nguyên liệu. Điểm đến sẽ được tự động đưa tới MSTS từ các đầu vào kỹ thuật số phản ánh vị trí của liệu.
MSTS cũng có thể nhận các tín hiệu đầu vào của bộ chỉ báo mức từ khoang chứa hoặc két chứa nguyên liệu sản phẩm, cũng như các tín hiệu đầu vào tấn/giờ từ các cấp liệu cân mà rút liệu ra khỏi các silo chứa. Liên quan đến thông tin này, phần mềm có thể xác định thành phần trung bình hiện thời của nguyên liệu trong mỗi két hoặc kho chứa. Chương trình cũng có thể tạo ra thành phần trọng lượng trung bình của tất cả các nguyên liệu đang được rút ra ở bất cứ thời điểm nào từ nhiều két chứa hoặc từ nhiều khoang chứa.
Dụng cụ có giá trị này giúp người vận hành nhận thức được các xu hướng về thành phần sản phẩm, các xu hướng mà có thể ảnh hưởng tới hoạt động của nhà máy nếu người vận hành không can thiệp vào.

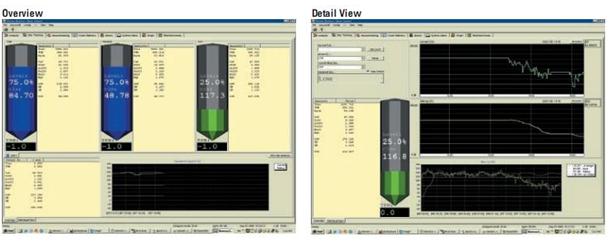

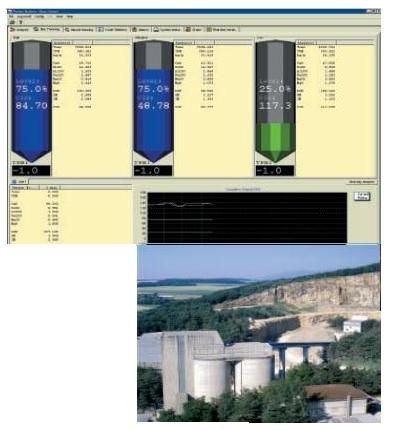

Chương trình MSTS bao gồm hai hiển thị trên OpCon. Một hiển thị mô tả toàn bộ các khoang chứa hoặc các két chứa liệu, các mức chứa của các khoang hoặc các két chứa này, thành phần trung bình hiện có của hai thông số thành phần quan trọng nhất, và thành phần trọng lượng trung bình dự kiến của nguyên liệu đang được rút ra khỏi tất cả các két chứa. Màn hình thứ hai chỉ ra các chi tiết liên quan đến két chứa hoặc khoang chứa liệu có thể lựa chọn.
Phần mềm giám sát việc tồn trữ nguyên liệu TM (MSTS)

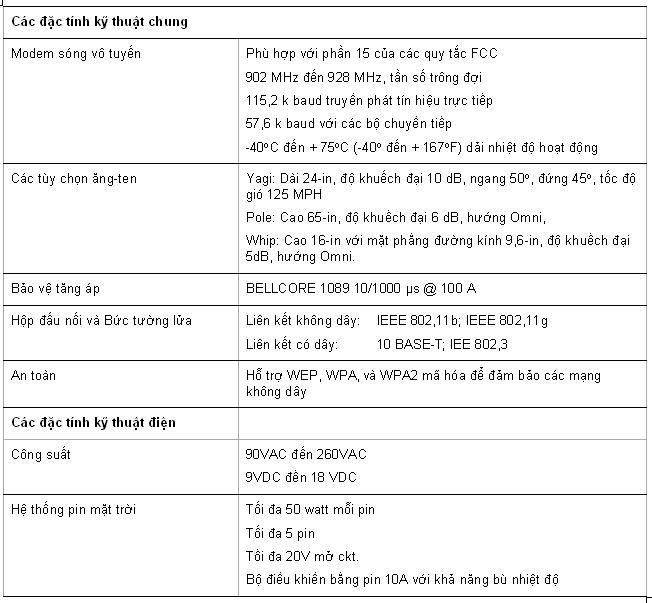

WX (Wireless Xpert) - Mạng không dây cho đo lường và liên kết các thiết bị đầu cuối cho việc chuyển giao dữ liệu với máy CB Omi
Wireless Xpert (WX) của Thermo Scientific nối các máy phân tích trực tuyến tới bảng điều khiển Operator Console (OpCon) cũng như tới các Thiết bị đầu cuối dữ liệu không dây, không cần sử dụng cáp quang sợi và dây dẫn bằng đồng. Nhờ vậy, người sử dụng có thể giảm đáng kể các chi phí lắp đặt và bảo dưỡng đồng thời nâng cao được độ linh hoạt. Người sử dụng cũng có thể liên thông các thành phần của hệ thống mà ở cách xa mạng LAN của nhà máy.
Các đặc điểm
-
Chức năng Tường lửa bảo mật cho bảo vệ an toàn thêm
-
Các tùy chọn khi sử dụng năng lượng mặt trời
-
Tương thích với PDA và máy tính xách tay
-
Khả năng truyền phát tín hiệu với khoảng cách không bị hạn chế
Các lợi ích
-
Nâng cao độ linh hoạt các hiển thị dữ liệu
-
Hỗ trợ sự thay đổi của các đầu cuối di động
-
Giảm chi phí lắp đặt và bảo dưỡng liên quan đến cáp
-
Tăng cường tính chất đa dụng và cho phép bạn nhận thông tin ở bất kỳ đâu
-
Xử lý sự cố dễ dàng hơn
-
Nâng cao tính sẵn sàng của hệ thống

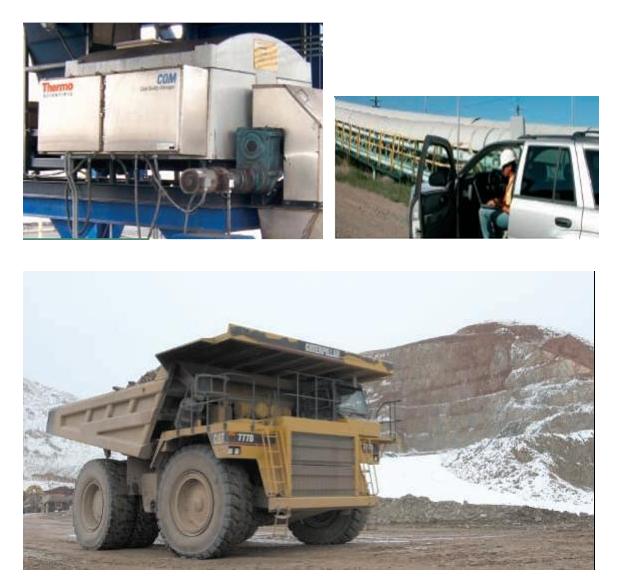

Wireless Xpert (WX) của Thermo Scientific đơn giản hóa khả năng liên kết của các thiết bị và trao đổi thông tin trong khi nâng cao được độ linh hoạt lắp đặt và tính sẵn sàng của dữ liệu cho các hệ thống máy phân tích trực tuyến được sử dụng trong các ngành công nghiệp xi măng, than và khoáng sản. Nó nối đơn giản một hệ thống máy phân tích trực tuyến với bảng điều khiển OpCon, loại bỏ dây hoặc cáp sợi, bằng cách sử dụng các modem sóng vô tuyến. Hệ thống sử dụng các modem sóng vô tuyến để truyền phát và nhận các dữ liệu và cũng có thể trao đổi thông tin với các đầu cuối di động trên các phương tiện.
WX truyền phát thông tin chất lượng sản phẩm qua máy chủ dựa trên Web của nó tới các đầu cuối từ xa và di động như PCs, PDAs, các máy tính notebook và các máy tính xách tay. Người sử dụng có thể dẽ dàng liên kết bất kỳ hoặc toàn bộ các đầu cuối dữ liệu này đồng thời trên mạng WX. Hệ thống này cũng rất linh hoạt. Người sử dụng có thể lựa chọn mạng không dây hoàn toàn hoặc xem xét một tổ hợp liên kết đấu nối bằng dây đồng và cáp sợi và không dây trên các máy phân tích của chúng tôi.
Các ứng dụng
WX có thể cung cấp hai ứng dụng riêng biệt hoặc đồng thời.
-
Ứng dụng máy phân tích chỉ liên kết các bộ phận phần cứng và đấu nối một máy phân tích tới bảng điều khiển OpCon.
-
Ứng dụng đầu cuối dữ liệu liên kết phần mềm và phần cứng đấu nối các đầu cuối cố định và di động tới bảng điều khiển OpCon.
WX (Wireless Xpert)
Các ứng dụng quản lý mạng
-
Máy phân tích đến OPCON Spectra và Điều khiển Truyền thông
-
Truyền phát dữ liệu phân tích và quá trình.

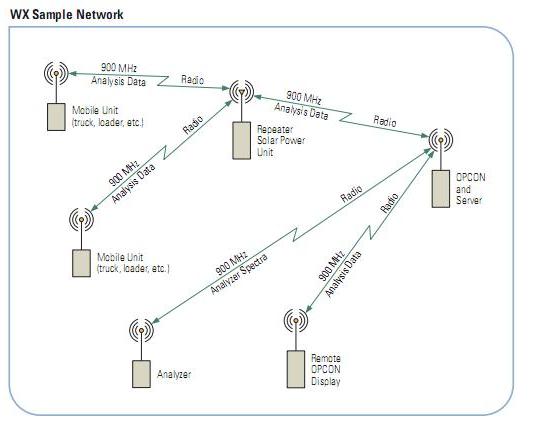

Mạng sử dụng bốn cấu hình hệ thống con
-
Đầu cuối di động
-
Bộ chuyển tiếp
-
Máy phân tích
-
Đầu cuối văn phòng
|
